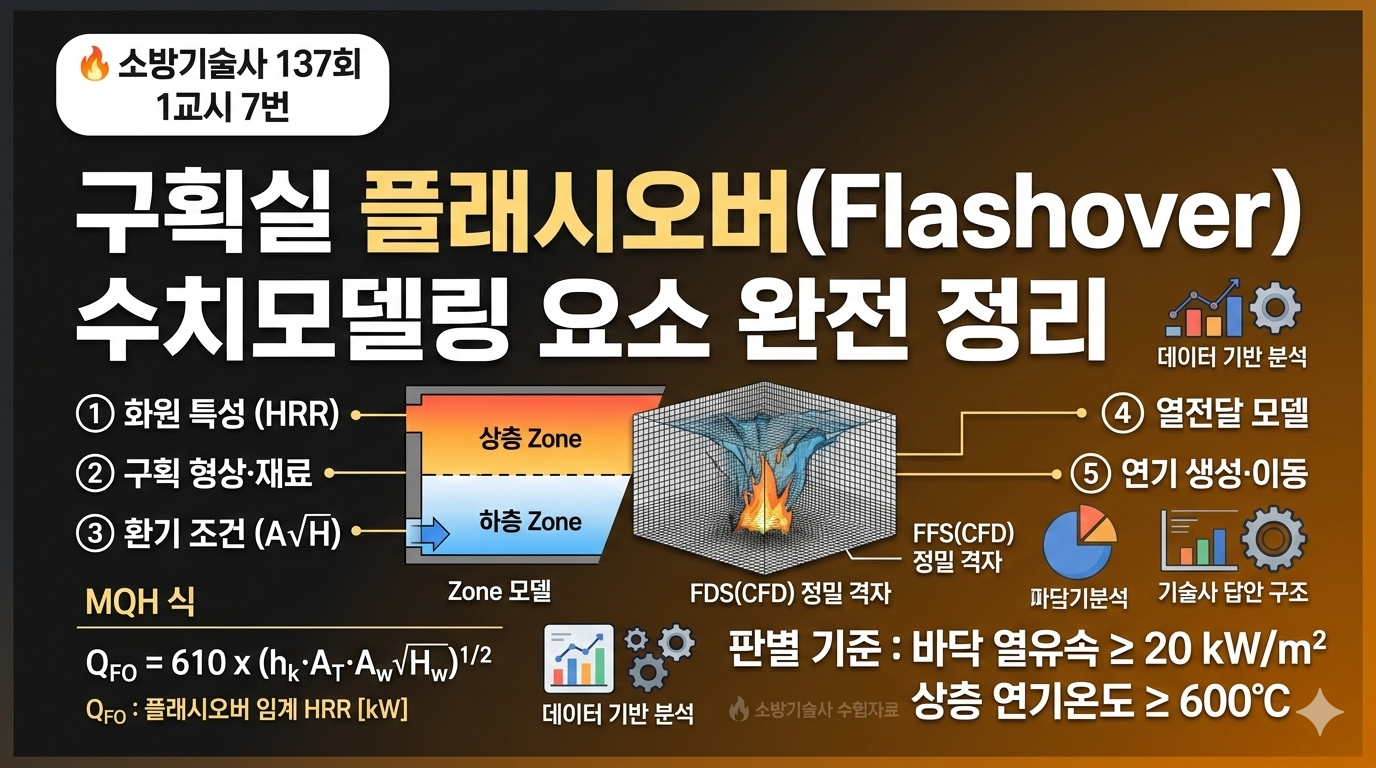

소방기술사 | 구획실 플래시오버 화재 수치모델링 요소

🔥 소방기술사 137회 1교시 7번

구획실 화재에서 플래시오버(Flashover)
예측 화재 수치모델링에 포함되는 요소
FDS · Zone Model 완전 정리

플래시오버 예측을 위한 화재 수치모델링의 구성 요소 — 열방출률, 연기층 온도, 복사 열유속, 환기 조건 등을 기술사 답안 구조로 완벽 정리합니다.

📋 목차

1. 플래시오버(Flashover) 개요 및 판별 기준
2. 화재 수치모델링의 종류
3. 수치모델링에 포함되는 핵심 요소
4. 플래시오버 예측 지표 및 기준값
5. FAQ 5선 / 결론 및 수험 전략

🔍 I. 플래시오버(Flashover) 개요

플래시오버(Flashover)는 구획실 화재에서 가연성 표면으로부터 복사 열유속이 임계값에 도달하여 구획 내 모든 가연물이 동시에 발화하는 현상입니다. 화재 성장기의 종점이자 최성기의 시작점으로, 재실자의 생존 가능성이 사실상 없어지는 임계 전이점입니다.

판별 기준 ①

바닥면 열유속 ≥ 20 kW/m²

판별 기준 ②

상층 연기온도 ≥ 600°C

판별 기준 ③

개구부 화염 분출 시작

💻 II. 화재 수치모델링의 종류

Zone 모델 (구역 모델)

구획을 상층(Hot Zone)·하층(Cold Zone) 2개 구역으로 단순화. 각 구역 온도·밀도 균일 가정. CFAST·BRANZFIRE 등. 계산 빠름. 단순 구획에 적합.

CFD 모델 (Field 모델)

공간을 미세 격자(Cell)로 분할하여 3D 유체역학 방정식(N-S Eq.)을 풀어 유동·온도·농도 분포 계산. FDS(Fire Dynamics Simulator). 정밀하지만 계산 시간 대폭 소요.

🧮 III. 수치모델링에 포함되는 핵심 요소

① 화원(Fire Source) 특성

열방출률(Heat Release Rate, HRR) [kW] — 시간에 따른 HRR 성장곡선(t²-fire 모델). 화원 위치·면적. 연소 효율(χ). 완전 연소 및 불완전 연소 비율 — CO, 매연 발생량.

② 구획 형상 및 재료 특성

구획 크기(길이×폭×높이) [m]. 벽·천장·바닥의 열물성: 열전도율(k), 비열(c), 밀도(ρ). 구획 내장재 가연성 및 방염 여부. 표면 복사율(Emissivity).

③ 환기 조건 (Ventilation Condition)

개구부(창·문) 위치·크기·개방 여부. 환기 인자(Ventilation Factor): A√H [m^(5/2)]. 기계적 환기량(급기·배기) [m³/s]. 개구부 개방 시나리오(초기·화재 중·파손 후).

④ 열전달 모델

대류 열전달(Convective HT). 복사 열전달(Radiative HT) — 화염·연기층으로부터 바닥 복사 열유속. 전도 열전달(Conductive HT) — 벽체 통한 열손실.

⑤ 연기 생성 및 이동

연기 발생률(Soot Production Rate). 연기층 온도·높이(Smoke Layer Temperature & Interface Height). 독성 가스(CO, HCN) 농도 분포. 시정거리(Visibility).

⑥ 플래시오버 예측 지표

McCaffrey-Quintiere-Harkleroad (MQH) 식
Q_FO = 610 x (h_k·A_T·A_w√H_w)^(1/2)
Q_FO: 플래시오버 임계 HRR [kW] / h_k: 유효 열전달계수 / A_T: 전체 구획 내면적 / A_w√H_w: 환기 인자
Thomas 식 (간략식)
Q_FO = 7.8·A_T + 378·A_w√H_w [kW]

❓ FAQ 5선

Q1t²-fire 모델이란?

화재 성장기의 열방출률(HRR)이 시간의 제곱에 비례한다는 모델: Q = α·t². 성장 속도에 따라 극초속(Ultra-fast, α=0.1876), 초속(Fast), 중속(Medium), 완속(Slow)으로 분류. FDS·CFAST에서 입력 조건으로 사용.

Q2FDS와 CFAST의 차이점은?

FDS: NIST 개발 CFD 코드. 3D 격자 기반. LES(Large Eddy Simulation) 난류 모델. 복잡한 형상·유동 상세 해석 가능. 계산 시간 대폭 소요. CFAST: NIST 개발 Zone 모델. 2구역 가정. 빠른 계산. 단순 구획 예비 설계에 적합.

Q3환기 인자(A√H)가 플래시오버에 미치는 영향은?

환기 인자가 클수록 공기 공급량이 많아 연소가 활발 → 플래시오버 발생이 빠름. 반대로 환기 부족(환기 지배 화재)이면 연소가 억제되지만 일산화탄소 발생 증가. MQH 식에서 환기 인자는 플래시오버 임계 HRR에 비례.

Q4성능기반 설계(PBD)에서 수치모델링의 역할은?

처방적 기준(규정 기준)을 적용하기 어려운 비정형 건축물에서 화재 시나리오별 플래시오버 발생 시각·온도 분포·피난 가용 시간(ASET)을 수치모델링으로 산출하여 안전성을 검증합니다.

Q5스프링클러 작동이 수치모델링에 어떻게 반영되나요?

FDS에서는 스프링클러 작동 온도·RTI(Response Time Index)를 입력하면 자동 작동 시점 계산. 살수량·살수 패턴을 입력하여 HRR 저감 효과를 시뮬레이션. 스프링클러 작동으로 플래시오버 발생이 억제되는 시나리오를 비교 분석.

소방기술사 핵심 개념 시리즈를 계속 업로드합니다. 🙌

※ 참고용 학습 자료.
